Автоматический регулятор напряжения (AVR) генератора: устройство, принцип работы и диагностика
Электрогенератор — незаменимый источник резервного питания для частного дома, строительной площадки или коммерческого объекта. Однако стабильная работа подключенной техники зависит не от самого двигателя внутреннего сгорания, а от небольшого, но критически важного электронного узла — автоматического регулятора напряжения (AVR — Automatic Voltage Regulator).
В этой статье мы подробно разберем, зачем нужен AVR, как он устроен, по какому принципу работает и как самостоятельно диагностировать его поломку.
Что такое AVR и зачем он нужен?
AVR (автоматический регулятор напряжения) — это электронный блок, который в автоматическом режиме поддерживает стабильное выходное напряжение генератора (обычно 220 В в однофазных или 380 В в трехфазных сетях) независимо от изменения оборотов двигателя и величины подключенной нагрузки.
Без регулятора напряжения эксплуатация современной электроники была бы невозможной. При включении мощного прибора (например, насоса или холодильника) обороты двигателя генератора временно проседают, что вызывает падение напряжения. И наоборот — при отключении нагрузки происходит резкий скачок вольтажа вверх. AVR сглаживает эти колебания за доли секунды, защищая чувствительную технику (компьютеры, котлы отопления, телевизоры) от сгорания.
Устройство и принцип работы

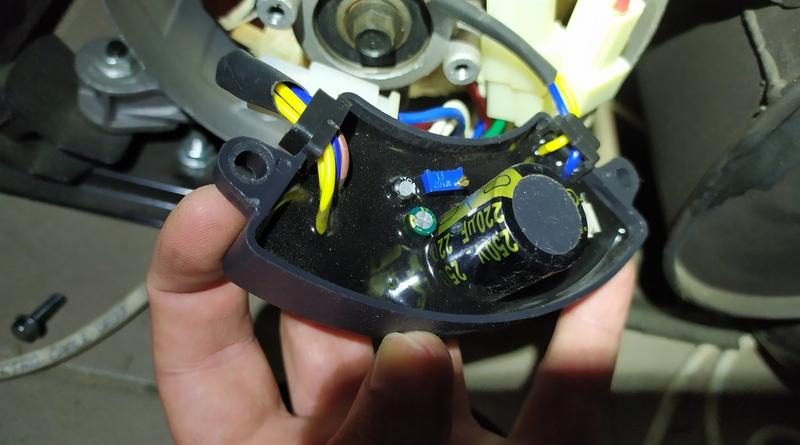

Большинство современных блоков AVR для портативных генераторов (мощностью от 1 до 10 кВт) выполнены в герметичном пластиковом или алюминиевом корпусе, залитом компаундом (смолой) для защиты от вибрации и влаги. По форме они чаще всего напоминают полумесяц (дугу) или прямоугольную коробочку.
Основные компоненты AVR:
- Измерительный блок (сравнивающее устройство): непрерывно контролирует уровень выходного напряжения на статорных обмотках генератора.
- Исполнительный блок (силовой ключ / транзистор / тиристор): регулирует подачу тока.
- Конденсатор: сглаживает пульсации и накапливает энергию (его емкость, например, 250 мкФ, 450 В, является важным параметром при подборе детали).
- Регулировочный винт (потенциометр): позволяет мастеру точно настроить выходной вольтаж (подкрутить до эталонных 220-230 В).
Принцип работы (обратная связь):
Работа AVR основана на принципе отрицательной обратной связи:
- Блок постоянно измеряет напряжение на дополнительной (обмотке контроля) статора.
- Если к генератору подключили мощный прибор, напряжение начинает падать.
- AVR мгновенно реагирует и увеличивает ток возбуждения, подаваемый через угольные щетки на обмотку ротора (якоря).
- Магнитное поле ротора усиливается, что заставляет выходное напряжение на статоре снова вырасти до нормы.
- При отключении нагрузки процесс зеркально повторяется: AVR снижает ток возбуждения, предотвращая перенапряжение.
Главные признаки неисправности AVR
Поскольку регулятор напряжения работает в условиях постоянного нагрева и вибрации, он является одним из самых уязвимых узлов генератора.
Выход AVR из строя можно определить по следующим симптомам:
- Генератор работает, но напряжения на розетках нет (0 Вольт). Это самый частый признак. Двигатель при этом может работать идеально ровно.
- Напряжение сильно занижено или завышено. Например, вольтметр показывает 140 В или, наоборот, уходит за 280 В.
- Напряжение нестабильно («плавает»). Свет в доме заметно мерцает, а стрелка вольтметра на панели генератора постоянно дергается.
- Визуальные повреждения. Блок AVR вздулся, на компаунде видны трещины, подтеки или чувствуется отчетливый запах горелой пластмассы.
Диагностика: как проверить регулятор напряжения?
Прежде чем покупать новый AVR, необходимо убедиться, что проблема именно в нем, а не в самом альтернаторе (обмотках) или щетках.
Шаг 1: Визуальный осмотр
Снимите заднюю круглую крышку альтернатора. Открутите два болта крепления AVR и отсоедините клеммы. Внимательно осмотрите блок. Если конденсатор вздулся или из-под заливки вытекли следы перегрева — блок однозначно подлежит замене.
Шаг 2: Проверка щеточного узла
Проверьте состояние угольных щеток. Они должны свободно двигаться в пазах, не иметь сколов и плотно прилегать к медным токосъемным кольцам ротора. Сами кольца не должны быть черными от нагара (при необходимости их зачищают мелкой наждачной бумагой).
Шаг 3: Тест «возбуждения от аккумулятора» (для опытных)
Чтобы исключить поломку обмоток генератора, проводят тест с внешним питанием:
- От AVR отсоединяют два провода, которые идут на щетки (обычно это красный/плюс и синий или черный/минус).
- Заводят генератор.
- На щетки ротора кратковременно (на 2-3 секунды) подают 12 Вольт от обычного автомобильного аккумулятора, строго соблюдая полярность.
- Если в этот момент генератор начинает выдавать на розетках около 150–180 Вольт — значит, обмотки статора и ротора целы, а проблема кроется исключительно в сгоревшем блоке AVR.
Критерии выбора нового блока AVR
Поскольку регуляторы напряжения практически не подлежат ремонту из-за заливки смолой, их меняют целиком. При покупке нового AVR нельзя ориентироваться только на внешний вид. Учитывайте следующие параметры:
- Мощность генератора: AVR для станций на 2-3 кВт и на 5-6 кВт внешне одинаковы, но рассчитаны на разную силу тока. Установка слабого AVR на мощный генератор приведет к мгновенному сгоранию платы.
- Форма корпуса: Дугообразный («полумесяц») или прямоугольный. Форма должна соответствовать посадочному месту под крышкой.
- Параметры конденсатора: Обратите внимание на маркировку емкости (микрофарады, uF или мкФ) и напряжения (V) на старом блоке. Новый должен иметь аналогичные или слегка большие показатели.
- Количество и тип разъемов: Обычно это одна пластиковая фишка на 4 провода (подключение к статору) и 2 отдельных провода с клеммами («мама») для подключения к щеткам ротора.
Вывод
Автоматический регулятор напряжения — это «щит и меч» электрической части генератора. Он защищает вашу бытовую технику от критических параметров тока и распределяет нагрузку на альтернатор. При возникновении проблем с выходным напряжением в 90% случаев виноват именно AVR, а его самостоятельная замена занимает не более 15 минут даже у непрофессионала.
