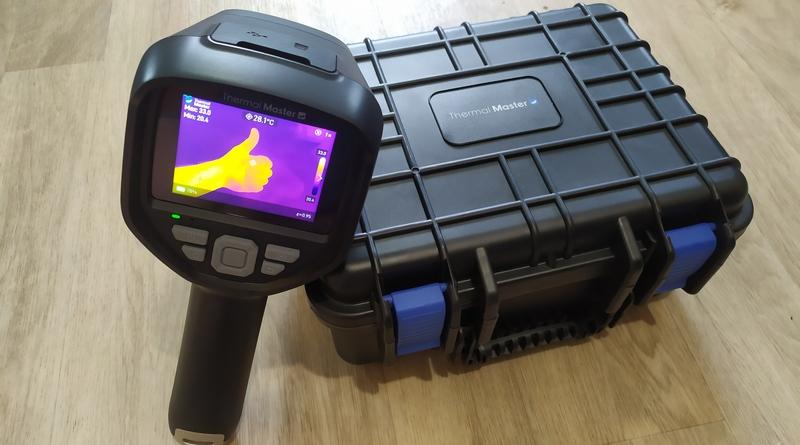

Thermal Master Thor 002 — лучший тепловизор для дома

Тепловизор долгое время воспринимался как инструмент исключительно для профессионалов: электриков, строителей, энергетиков и специалистов по диагностике оборудования. Но ситуация изменилась. Сегодня такой прибор вполне может пригодиться обычному владельцу дома или квартиры.

Проблема только одна — какой тепловизор выбрать для дома?

Дешевые модели часто дают картинку, по которой сложно понять, что именно происходит. Профессиональные приборы, наоборот, могут стоить слишком дорого, особенно если использовать их несколько раз в год.

На этом фоне интересным вариантом выглядит Thermal Master Thor 002. Это самостоятельный ручной тепловизор с собственным экраном, инфракрасным сенсором 256×192, улучшением изображения до 512×384 и диапазоном измерения примерно от −20 до +550 °C. Производитель позиционирует его прежде всего для домашнего и технического обследования.

Но действительно ли Thor 002 подходит для самостоятельного использования? Давайте разберемся.

Что вообще можно увидеть тепловизором дома?

Главное преимущество тепловизора в том, что он показывает не просто предмет, а распределение температуры на его поверхности.

Глазом мы можем смотреть на стену и видеть обычную стену. Тепловизор способен показать, что один участок заметно холоднее другого.

Это позволяет обнаруживать:

• места утечки тепла;
• плохо утепленные участки стен;
• проблемы с окнами и дверями;
• перегревающиеся электрические соединения;
• неисправности отопления;
• неравномерный прогрев пола;
• перегрев блоков питания и электроники;
• горячие контакты в электрощитке;
• проблемные участки солнечных панелей;
• перегрев кабелей, автоматов и других компонентов.

Причем для многих подобных задач не требуется специальное образование. Нужно лишь понимать, что именно вы ищете и почему температура в конкретном месте отличается от нормы.

Именно поэтому хороший тепловизор может оказаться полезным инструментом для домашнего мастера.

Thermal Master Thor 002: основные характеристики

Начнем с цифр.

У Thor 002 установлен инфракрасный сенсор с разрешением 256×192 пикселя. При этом используется технология X³IR, которая позволяет получать изображение с заявленным разрешением до 512×384. Важно понимать разницу: 512×384 — это не физическое разрешение самого сенсора, а улучшенное изображение.

Основные характеристики выглядят следующим образом:

• ИК-разрешение — 256×192;
• улучшенное разрешение — до 512×384;
• чувствительность — менее 40 мК;
• частота обновления — 25 Гц;
• диапазон измерения — примерно −20…+550 °C;
• заявленная точность — ±2 °C или ±2%;
• угол обзора — 40×30°;
• минимальная дистанция фокусировки — около 30 см;
• экран — 3,5 дюйма, 640×480;
• видимая камера — 2 Мп;
• аккумулятор — 5000 мА·ч;
• заявленное время работы — до нескольких часов в зависимости от режима использования.

Для бытового прибора набор возможностей выглядит весьма серьезно.

Большой плюс — отдельный экран

На первый взгляд может показаться, что тепловизор в виде насадки на смартфон удобнее. Он маленький, легкий и всегда под рукой.

Но после нескольких реальных измерений начинаешь понимать преимущество отдельного прибора.

У Thermal Master Thor 002 есть собственный 3,5-дюймовый экран. Не нужно подключать телефон, открывать приложение и переживать за совместимость устройства.

Взял тепловизор, включил и начал искать проблему.

Для домашнего использования это действительно удобно.

Например, если зимой вы хотите проверить квартиру на наличие теплопотерь, можно просто пройти по комнатам и посмотреть стены, окна, откосы и двери.

А если нужно проверить электрощит — прибор можно держать одной рукой, а второй переключать режимы или открывать нужные элементы управления.

Режим IR-Fuse помогает понять, что именно нагревается

Одна из полезных функций Thor 002 — совмещение теплового и обычного изображения.

Это особенно удобно в ситуациях, когда на тепловой картинке появляется горячая область, но не совсем понятно, какому именно объекту она соответствует.

Например, представьте электрический щит.

На тепловизоре вы видите яркое горячее пятно. Но это может быть автомат, клемма, кабель или соединение рядом с ним.

Комбинированное изображение позволяет лучше ориентироваться в реальной сцене. Производитель называет этот режим IR-Fuse.

Для самостоятельной диагностики это гораздо полезнее, чем просто красивая разноцветная тепловая картинка.

Проверяем электрику

Наверное, одна из самых интересных областей применения тепловизора дома — электричество.

Любое электрическое соединение имеет определенное сопротивление. Если контакт плохой, сопротивление может увеличиваться, а вместе с ним появляется дополнительный нагрев.

Тепловизор позволяет увидеть такую проблему еще до того, как она станет очевидной визуально.

Например, можно проверить:

• электрический щит;
• автоматические выключатели;
• клеммные соединения;
• розетки;
• удлинители;
• соединительные коробки;
• кабели;
• контакты аккумуляторной системы;
• инвертор;
• зарядные устройства.

Но здесь есть важный момент.

Тепловизор не говорит автоматически: «этот контакт неисправен».

Он показывает температурную аномалию. А уже человек должен разобраться, почему она возникла.

Если один контакт заметно горячее остальных при одинаковой нагрузке — это повод для дальнейшей проверки.

Проверяем отопление

Еще один отличный сценарий — система отопления.

Допустим, батарея вроде бы работает, но одна часть радиатора холоднее другой.

Обычным взглядом определить распределение температуры довольно сложно. Тепловизор показывает его практически сразу.

Можно проверить:

• радиаторы;
• трубы отопления;
• теплый пол;
• соединения;
• насосы;
• бойлеры;
• отопительные котлы;
• участки возле труб в стенах.

Особенно интересно проверять теплый пол.

Иногда кажется, что он работает нормально, но несколько полос остаются холоднее остальных. С тепловизором такая картина становится хорошо заметной.

Поиск теплопотерь в доме

Для владельцев частных домов это, пожалуй, одно из самых полезных применений.

Представьте ситуацию: зимой отопление работает постоянно, но в доме все равно прохладно.

Можно долго гадать, виноваты ли окна, двери, стены или утепление крыши.

А можно взять тепловизор и посмотреть.

На тепловом изображении потенциально можно обнаружить:

• холодные мостики;
• недостаточное утепление;
• продувание окон;
• проблемы с дверными уплотнителями;
• участки промерзания;
• неоднородности утеплителя;
• места выхода тепла через перекрытия.

Причем самое интересное — иногда проблема находится совсем не там, где ее ожидаешь.

Например, визуально стена выглядит идеально. Но на тепловизоре возле потолка появляется холодная полоса. Это уже повод проверить утепление или конструкцию перекрытия.

А что насчет солнечных панелей?

Если у вас есть солнечная электростанция, тепловизор становится еще интереснее.

Солнечная панель при нормальной работе нагревается относительно равномерно. Но различные неисправности могут проявляться локальными температурными аномалиями.

Можно проверять:

• солнечные панели;
• MC4-соединения;
• кабели;
• разъемы;
• автоматы;
• предохранители;
• инвертор;
• контроллер заряда;
• аккумуляторные соединения.

Например, если один участок панели заметно отличается по температуре от соседних, это не означает автоматически, что панель неисправна. Причиной могут быть тень, загрязнение, конструктивные особенности, режим работы или другие факторы.

Но такая аномалия — отличный повод провести дополнительную диагностику.

Для владельца домашней СЭС это особенно полезно, потому что неисправность можно обнаружить не только по падению генерации, но и визуально через тепловую картину.

Почему 25 Гц имеет значение?

На характеристиках тепловизоров часто встречается показатель частоты обновления изображения.

У Thor 002 заявлено 25 Гц.

Для домашнего использования этого достаточно.

Когда вы медленно перемещаете прибор вдоль стены, электрощита, радиатора или солнечной панели, изображение остается достаточно плавным.

Это кажется мелочью, пока не попробуешь работать с очень медленным тепловизором. Тогда становится понятно, насколько важна нормальная частота обновления.

А точность ±2 °C — это хорошо?

Здесь нужно быть реалистом.

Нет, Thor 002 нельзя превращать в лабораторный измерительный прибор.

Заявленная точность составляет ±2 °C или ±2%, поэтому тепловизор лучше использовать прежде всего для поиска температурных различий и аномалий, а не для высокоточного измерения температуры.

Например, если одна клемма показывает 65 °C, а соседняя — 35 °C при одинаковых условиях, разница уже сама по себе представляет интерес.

А вот утверждать, что реальная температура клеммы абсолютно точно составляет ровно 65 °C, было бы неправильно.

Это важное правило для любого бытового тепловизора.

Фиксированный фокус — недостаток или нет?

У Thor 002 используется фиксированный фокус, а минимальная дистанция фокусировки составляет около 30 см.

Для домашней диагностики это вполне нормально.

Но если вы собираетесь рассматривать очень маленькие объекты, например электронные компоненты на плате, здесь уже начинаются ограничения.

Именно поэтому Thor 002 лучше подходит для:

• стен;
• окон;
• радиаторов;
• электрических щитов;
• кабелей;
• солнечных панелей;
• двигателей;
• отопительного оборудования.

А для микросхем, мелких компонентов и детального ремонта электроники лучше смотреть на модели с макрооптикой.

У Thermal Master, например, Thor 001 отличается от Thor 002 наличием макрообъектива и более высокой заявленной точностью.

Насколько Thor 002 прост в использовании?

На мой взгляд, именно здесь заключается одна из главных сильных сторон устройства.

Современный тепловизор должен не только хорошо измерять температуру, но и не заставлять пользователя изучать толстую инструкцию перед первым включением.

Thor 002 рассчитан на работу в формате:

включил → навел → увидел проблему → измерил → сохранил результат.

Есть разные режимы отображения:

• инфракрасное изображение;
• обычное изображение;
• совмещенный режим;
• картинка в картинке.

Также доступны различные температурные точки и дополнительные параметры измерения.

Поэтому даже человек, который раньше не пользовался тепловизором, довольно быстро может разобраться с основными функциями.

Что мне нравится в Thermal Master Thor 002

Если отбросить маркетинговые заявления и посмотреть на устройство именно глазами домашнего пользователя, список преимуществ получается довольно понятным.

Плюсы:

• полноценный автономный тепловизор;
• не нужен смартфон для работы;
• большой 3,5-дюймовый экран;
• разрешение ИК-сенсора 256×192;
• улучшение изображения до 512×384;
• частота 25 Гц;
• широкий диапазон измерения;
• комбинированное тепловое и обычное изображение;
• несколько температурных точек;
• встроенная обычная камера;
• лазерный указатель;
• аккумулятор 5000 мА·ч;
• подходит для дома, электрики, отопления и технического обслуживания.

Производитель также заявляет защиту корпуса уровня IP54 и устойчивость к падению с высоты до 2 метров. Но такие характеристики все равно не означают, что прибор стоит специально бросать или использовать под дождем.

Есть ли у Thor 002 недостатки?

Конечно.

И говорить, что это идеальный тепловизор, было бы неправильно.

1. Нет настоящего разрешения 512×384

Физический ИК-сенсор имеет разрешение 256×192. Значение 512×384 получается благодаря обработке изображения.

Это не обман — производитель прямо указывает базовое разрешение сенсора. Но покупателю стоит понимать разницу.

2. Не подходит для серьезной макросъемки

Минимальная дистанция около 30 см и фиксированный фокус ограничивают возможности при работе с маленькими объектами.

3. Это не профессиональный лабораторный прибор

Для серьезных энергетических обследований, научных исследований или задач, где требуется очень высокая точность, существуют гораздо более дорогие решения.

4. Тепловизор не заменяет диагностику

Это вообще самый важный пункт.

Увидели горячий провод — это еще не диагноз.

Увидели холодную стену — это еще не доказательство плохого утепления.

Тепловизор показывает следствие, а причину нужно искать дополнительно.

Кому действительно стоит купить Thermal Master Thor 002?

Я бы рассматривал эту модель в первую очередь для тех, кто хочет иметь универсальный инструмент под рукой.

Например:

Владельцу частного дома.
Можно искать теплопотери, проверять отопление, окна, двери и электрику.

Домашнему мастеру.
Прибор пригодится для поиска перегрева, диагностики оборудования и проверки соединений.

Владельцу солнечной электростанции.
Можно периодически обследовать панели, соединения, кабели и инвертор.

Электрику.
Для первичного поиска перегретых контактов и соединений.

Владельцу автомобиля или мастерской.
Тепловизор помогает находить температурные различия в механизмах и электрических системах.

А кому Thor 002 лучше не покупать?

Если вы собираетесь рассматривать микроскопические электронные компоненты, заниматься серьезным ремонтом плат или проводить профессиональные измерения, стоит смотреть в сторону специализированных моделей.

Также нет большого смысла покупать такой прибор просто ради любопытства, если вы вообще не понимаете, зачем он вам нужен.

Тепловизор — это инструмент.

И хороший инструмент раскрывается тогда, когда под него есть конкретная задача.

Итог: действительно ли Thermal Master Thor 002 — лучший тепловизор для дома?

Если под словом «лучший» понимать самый дорогой и профессиональный тепловизор, то конечно нет.

Но если речь идет о самостоятельном использовании дома, ситуация совсем другая.

Thermal Master Thor 002 дает довольно серьезный набор возможностей в относительно компактном и понятном устройстве. Он не требует постоянного подключения к смартфону, имеет собственный экран, нормальную частоту обновления, разрешение 256×192, расширенный режим обработки изображения, широкий температурный диапазон и несколько вариантов отображения.

Для поиска теплопотерь, проверки электрики, отопления, солнечных панелей, кабелей и различного оборудования его возможностей большинству домашних пользователей будет достаточно.

И, пожалуй, главное — такой тепловизор позволяет не гадать, где находится проблема, а увидеть температурную картину своими глазами.

А это уже совсем другой уровень домашней диагностики.

Если вы хотя бы иногда ремонтируете что-то самостоятельно, занимаетесь строительством, отоплением, электрикой или солнечной энергетикой, тепловизор вполне способен превратиться из «интересного гаджета» в реально полезный инструмент, который лежит в мастерской и используется тогда, когда обычного мультиметра или визуального осмотра уже недостаточно.
